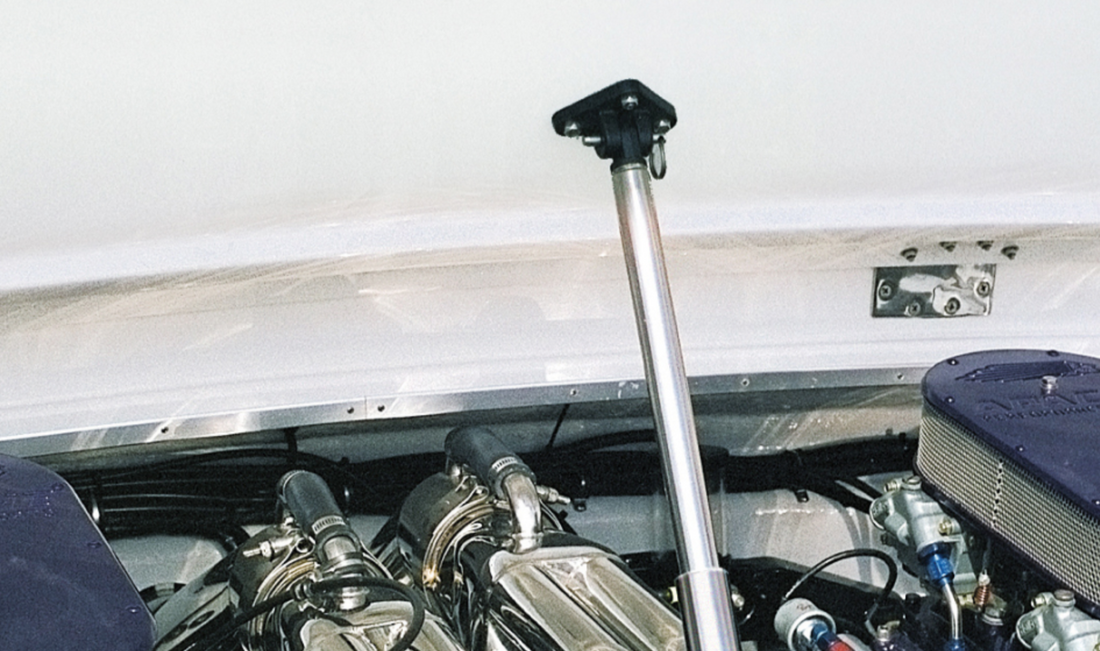

Lenco Elektrischer Lukenheber richtig berechnen und montieren

Schwere Luken, Motorabdeckungen oder Klappen an Deck können an Bord schnell zur Belastungsprobe werden. Hier bieten die elektrischen Lukenheber (Electric Hatch Lifts) von Lenco eine komfortable, schnelle und sichere Erleichterung: Die kräftigen elektrischen Systeme drücken mit bis zu 226 kg und können bis zu 76 cm Hublänge stemmen! Da sie absolut wasserdicht sowie wartungsfrei sind, müssen sie nur einmal korrekt eingebaut werden. In diesem Ratgeber-Artikel fassen wir die wichtigsten Schritte zur Installation für Sie zusammen.

Die enorme Kraft der Lenco Lukenheber

Dank einer speziellen Inline-Motorkonstruktion liefert ein einzelner Lenco Lukenheber eine Hubkraft von ca. 226 kg. Er verfügt zudem über einen raffinierten Schutzmechanismus: Ist die Luke vollständig geöffnet oder geschlossen, dreht das kupplungslose Kugelgewinde einfach frei. Dies verhindert zuverlässig ein Durchbrennen des Motors.

Schritt 1: Die richtige Größe und Hubkraft berechnen

Bevor Sie mit der Montage beginnen, muss die Kraft berechnet werden, die auf den Montagepunkt wirkt. Ein einzelner Zylinder ist für eine maximale Belastung von maximal 226 kg ausgelegt. Wird dieser Wert überschritten, müssen zwingend zwei synchron laufende Zylinder installiert werden.

Berechnungsformel für Lenco Lukenheber:
Benötigte Kraft in kg = (Y × W) / X

Y = Länge in cm der Luke vom Scharnier (Drehpunkt) bis zur gegenüberliegenden Kante
W = Das Gesamtgewicht der zu hebenden Luke in kg
X = Abstand in cm vom Scharnier (Drehpunkt) bis zum gewünschten Montagepunkt an der Luke

Schritt 2: Die passende Länge für den Lenco Lukenheber bestimmen

Die korrekte Länge richtet sich nach dem verfügbaren Platz und dem gewünschten Öffnungswinkel. Messen Sie den Abstand im geschlossenen Zustand zwischen dem unteren Montagepunkt am Bootsrumpf und dem oberen Montagepunkt an der Luke. Entscheidend sind zwei Werte:

Länge eingefahren: Die Länge von Bolzen zu Bolzen im komplett eingefahrenen Zustand. Diese darf nicht länger sein als der verfügbare Platz im geschlossenen Zustand.

Hub (Stroke): Gibt an, wie weit der Lukenheber ausfahren kann. Ein größerer Hub führt logischerweise zu einem größeren Öffnungswinkel.

Schritt 3: Den perfekten Montagepunkt bestimmen

Die korrekte Ausrichtung bei der Installation ist maßgeblich für die Langlebigkeit und die optimale Kraftübertragung verantwortlich.

• Vertikale Ausrichtung: Der Antrieb entfaltet seine größte Kraft, wenn er in einem 90-Grad-Winkel (also möglichst vertikal) zur Luke montiert wird. Je schräger der Motor positioniert ist, desto mehr Hubkraft geht verloren.
• Maximaler Winkel: Im eingefahrenen Zustand (bei geschlossener Luke) darf der Winkel des Hebers zur Horizontalen nicht weniger als 45 Grad betragen.


• Vermeidung von Blockaden (Wichtig!): Der Lukenheber zieht beim Schließen so lange, bis er vollständig eingefahren ist. Wenn die Luke jedoch schon schließt, bevor der Heber sein komplettes Hubende erreicht hat, reißt der Motor an der Halterung. Dies führt unweigerlich zu schweren Schäden. Abhilfe: korrigieren Sie in diesem Fall die Distanz unter die Halterungen (z. B. mit Unterlegscheiben), bis Heber und Luke perfekt harmonieren.


Nach Ermittlung aller relevanten Daten lässt sich das passende Modell für Ihren Lenco Lukenheber bestimmen:

Pro-Tipp: Notentriegelung bei Stromausfall

Sollte an Bord einmal die Stromversorgung ausfallen oder die Batterie leer sein, lassen sich die Bolzen (Clevis Pins, im Lieferumfang enthalten) an den Halterungen lösen, um die Luke manuell zu öffnen. Da sich die Lenco Lukenheber oft im Motorraum unter der Luke befindet, gibt es einen Trick: Befestigen Sie an dem oberen Entriegelungsbolzen ein Seil (oder ein Drahtseil) und führen Sie dieses durch eine kleine Öffnung nach außen. So können Sie den Bolzen jederzeit von außen ziehen und die Luke aufklappen. Alternativ lassen sich Klappen einen Spalt-weit öffnen, wenn eine nicht-verriegelnde Schiebehalterung montiert wird (separat erhältlich)
