BS 5029 - Sichere und strukturierte Stromverteilung für große Verbrauchergruppen
Der Blue Sea BS 5029 Sicherungskasten aus der ST-Serie ist die optimale Wahl, um komplexe 12V- oder 24V-Elektroinstallationen sicher abzusichern. Über den zentralen Plus-Anschluss (M5-Bolzen) verteilt der Block den Strom auf bis zu 12 separat abgesicherte Verbraucherkreise. Die stromführenden Komponenten bestehen aus verzinntem Kupfer, was eine erstklassige Leitfähigkeit gewährleistet und das System extrem widerstandsfähig gegen die typische Korrosion in rauen maritimen Umgebungen macht.
Der Unterschied zwischen Blue Sea BS5029 und BS 5026
Beide 12-fach Sicherungsblöcke bieten höchste Sicherheit, unterscheiden sich jedoch im elektrischen Aufbau:
- Modell BS 5029 (dieses Produkt): Kommt ohne Minus-Sammelschiene (Negative Busbar). Dieser Sicherungsblock dient rein der positiven Stromverteilung. Er ist die ideale Lösung, wenn die Massekabel Ihrer Verbraucher bereits an einer anderen, zentralen Stelle im Schiff (beispielsweise an einer großen, separaten Masse-Sammelschiene) zusammengeführt werden.
- Modell BS 5026: Verfügt über eine integrierte Minus-Sammelschiene, um sowohl Plus- als auch Minusleitungen direkt am Sicherungsblock anzuschließen.
Sichere Isolierung und praktisches Handling mit Blue Sea Systems

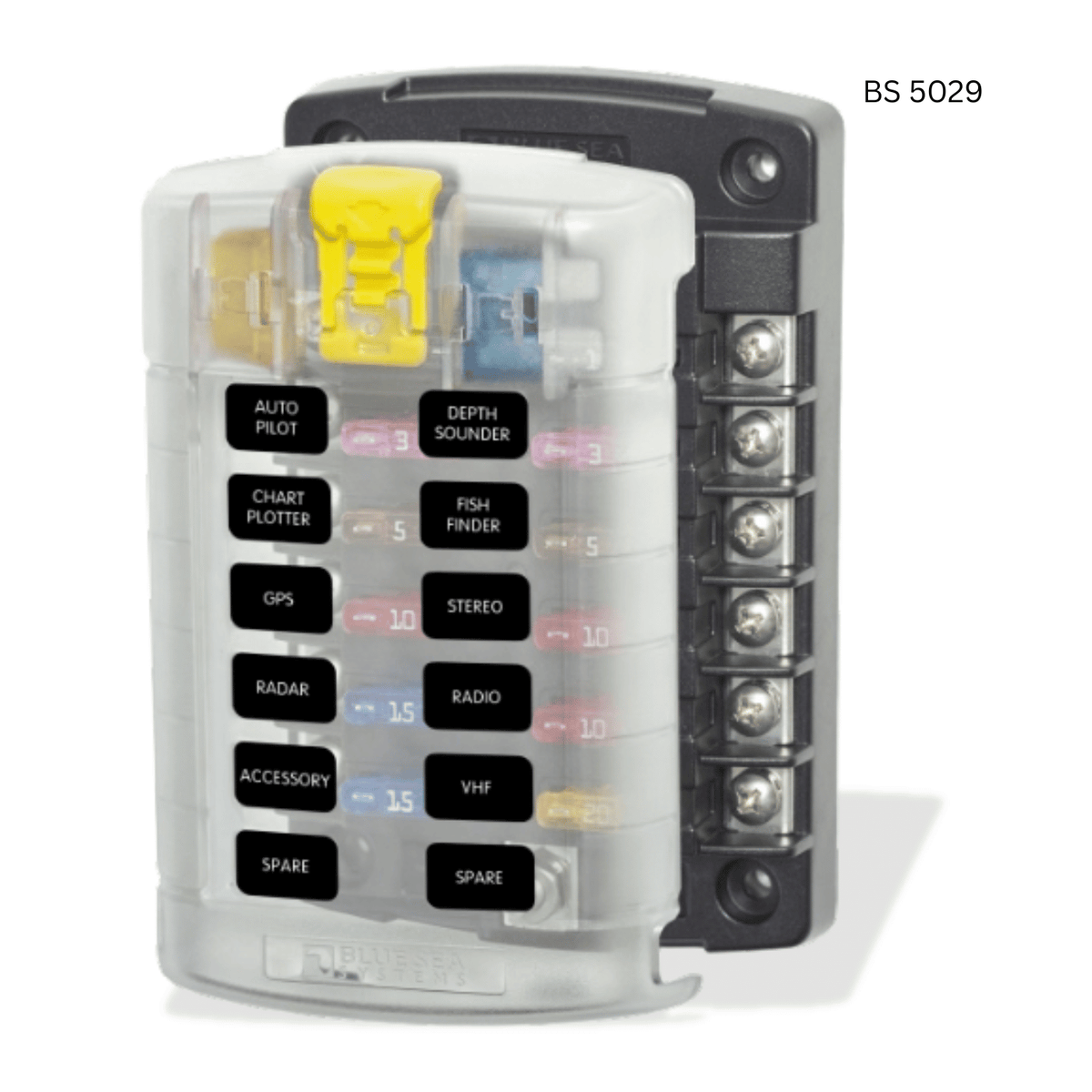

Die transparente Abdeckung aus verstärktem Polycarbonat schützt alle stromführenden Teile und erfüllt die strengen Isolationsanforderungen von ABYC und USCG zur Vermeidung von Kurzschlüssen. Der clevere Druckknopf-Verschluss (Push-Button) ermöglicht ein schnelles, werkzeugloses Öffnen. In der Innenseite der Abdeckung lassen sich zwei Ersatzsicherungen griffbereit verstauen. Auf der Außenseite befinden sich passgenaue Vertiefungen für Beschriftungsetiketten (separat erhältlich), um jeden Stromkreis sauber und übersichtlich zu kennzeichnen.
Die wichtigsten Vorteile im Überblick:
- Umfangreiche Kapazität: Verteilt und sichert 12 separate Stromkreise (max. 30A pro Abgang / 100A Gesamt).
- Klare Systemarchitektur: Ohne Minus-Schiene – perfekt für Netze mit ausgelagerter Masse-Zusammenführung.
- Maritim-tauglich: Verzinnte Kupferschienen bieten maximalen Schutz vor Korrosion.
- Höchste Sicherheit: ABYC/USCG-konforme Isolierabdeckung gegen versehentliche Kurzschlüsse.
- Vibrationsfest: Robuste Anschlussschrauben (#8-32) mit integrierten, unverlierbaren Zahnscheiben.
Technische Daten (Blue Sea BS 5029):
| Eigenschaft | Spezifikation |
| Anzahl der Stromkreise | 12 |
| Integrierte Minus-Schiene | Nein |
| Zulässiger Sicherungstyp | ATO / ATC Flachstecksicherungen (Standard) |
| Max. Betriebsspannung | 32V DC |
| Max. Stromstärke pro Stromkreis | 30 Ampere |
| Max. Stromstärke gesamt (Block) | 100 Ampere |
| Plus-Sammelanschluss (Bolzen) | #10-32 (M5 / ca. 5 mm) |
| Verbraucher-Anschlussschrauben | #8-32 (M4) mit integrierter Zahnscheibe |
| Material Sammelschienen/Klemmen | Kupfer, verzinnt |
| Gehäuse und Abdeckung | Verstärktes Polycarbonat |

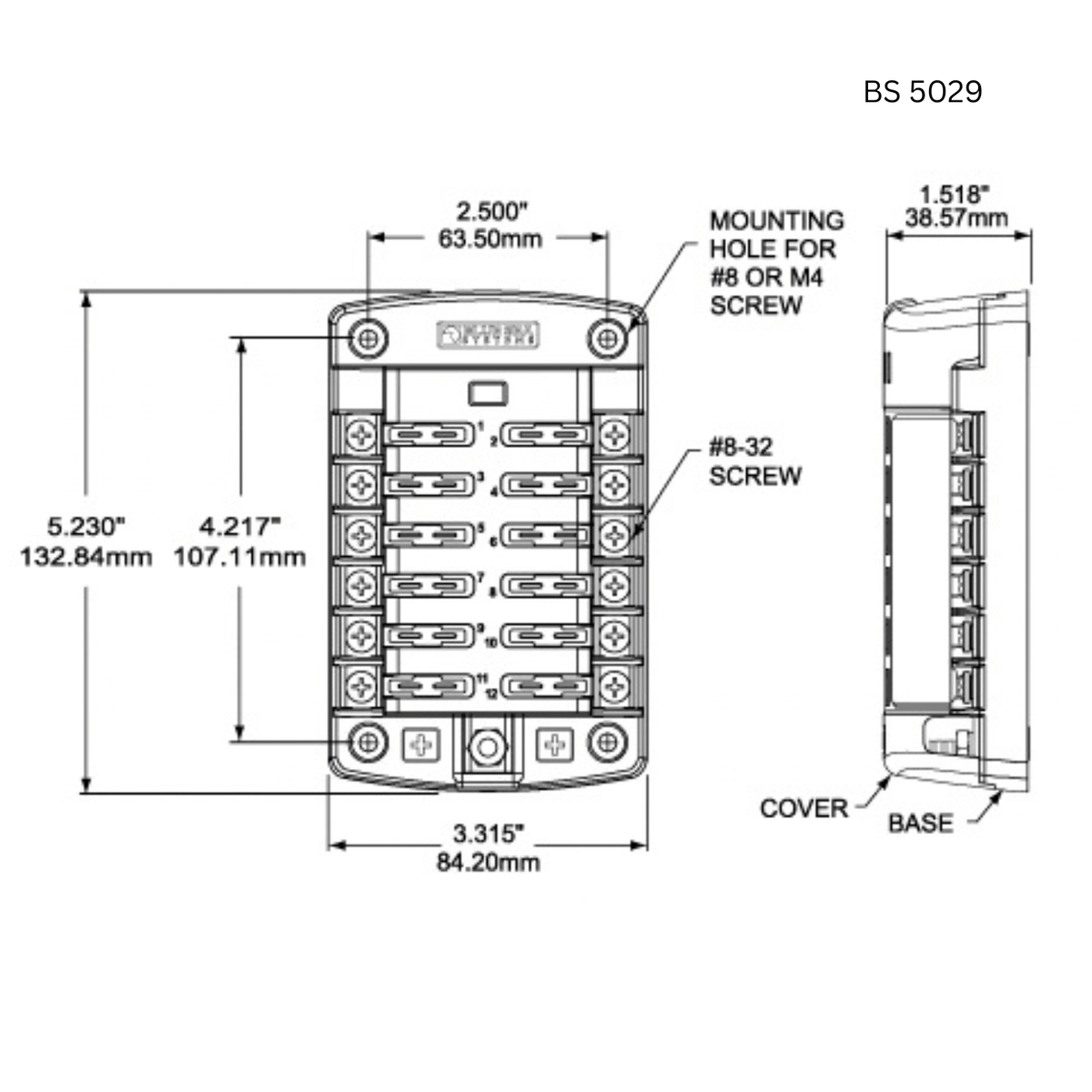

| Abmessungen (L x B x H) | ca. 135,1 x 84,2 x 38,5 mm |
Hinweis: ATO/ATC Flachstecksicherungen sind nicht im Lieferumfang enthalten und müssen passend zu Ihren Verbrauchern separat bestellt werden.
