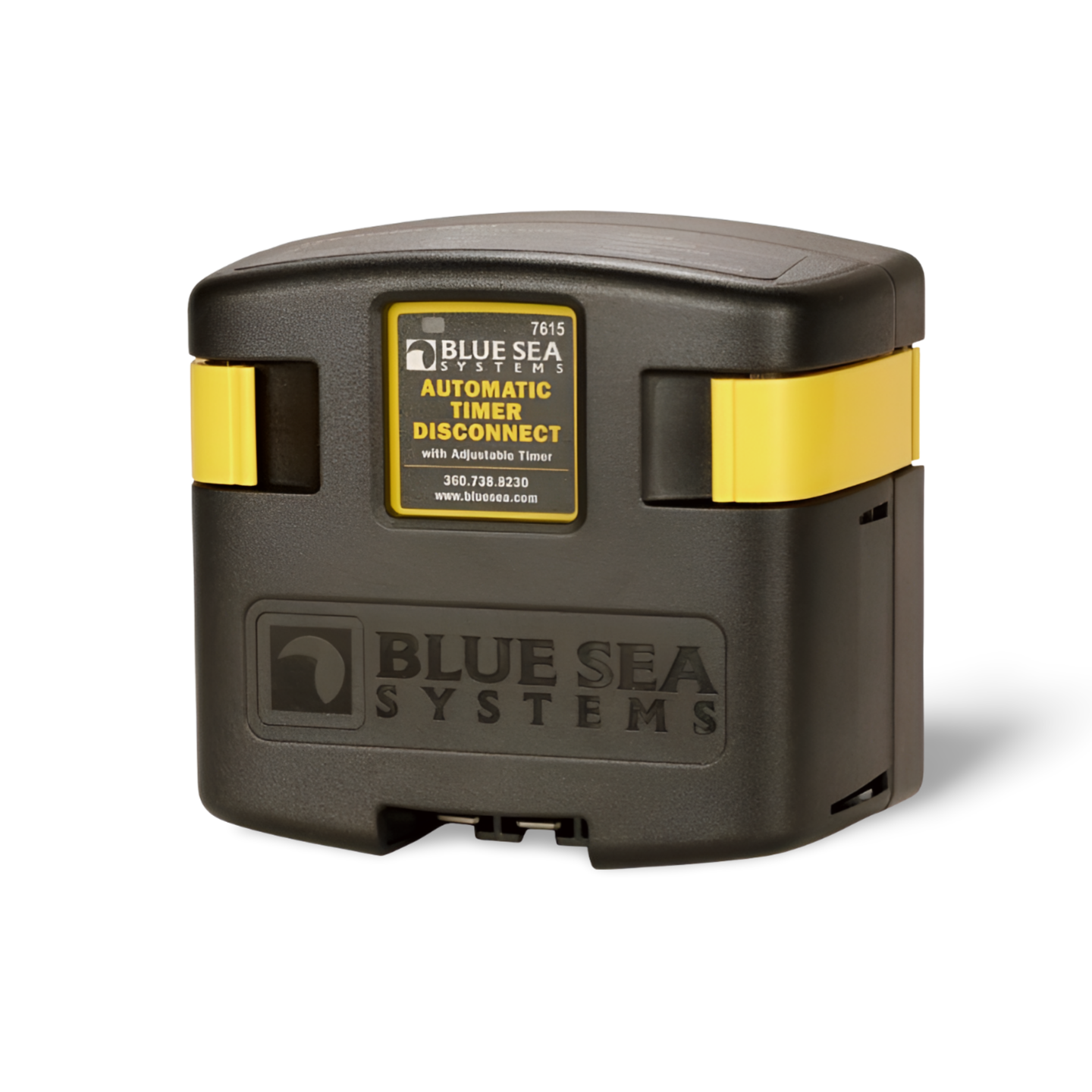

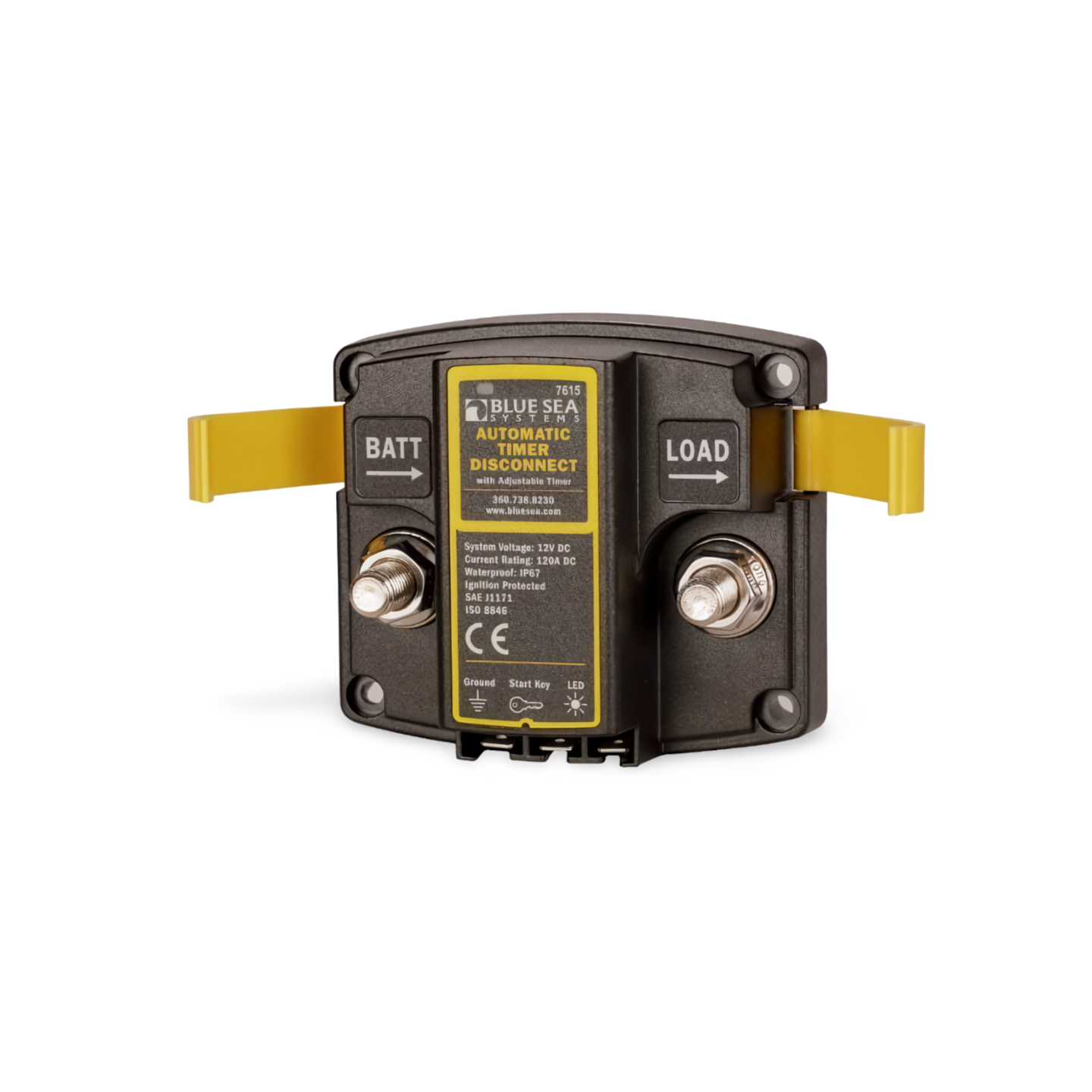

Blue Sea BS 7615 Automatic Timer Disconnect (ATD) trennt die Batterie und schaltet die Systeme ab um eine zu starke Batterieentladung zu verhindern.
Timer Disconnect / Zeitschaltung
- Relais verbindet die Batterie mit den Verbraucher durch 12V Signal
- Sobald das Signal endet wird der Timer aktiviert und trennt die Verbraucher nach Ablauf der Zeit
- Timer einstellbar auf 15 Minuten bis 4 Stunden
Low Voltage Disconnect / Niedrigspannungsunterbrechung
- Registriert niedrige Spannung der Batterie und trennt automatisch die Verbraucher um eine Tiefenentladung zu verhindern
- Kann mit der Zeitschaltung kombiniert werden und trennt die Verbraucher vor Ablauf des Timers im Falle zu niedriger Ladung
Automatic Charging Relay / Automatisches Lade Relais
- Kombiniert automatisch zwei Batterien bei Aufladung und isoliert diese bei Entladung
- Einseitiger Sensor überwacht nur die Ladung der Starterbatterie
- Ideal für AGM Zusatzbatterien bzw. Zusatzbatterien mit weit höherer Kapazität als die Starterbatterie
Solenoid / Magnetschalter
- 12V Signal verbindet oder trennt die Batterie sofort mit/von den Verbrauchern
TECHNISCHE DETAILS
- Nominalspannung: 12V DC
- Eingangsspannung: 9,5-16,0V
- Dauerladestrom: 120A
- Spitzenladestrom: 210A (5 min.)
- Maximale Kabelgröße: 1/0 AWG (50mm²)
- Zeitschalter
- 5 Sekunden, 15 Minuten, 30 Minuten, 60 Minuten, 90 Minuten, 2 Stunden, 4 Stunden
- Ladesensor
- Verbinden: 13,0V oder mehr (3 Sek.)
- Trennen: 12,75V oder niedriger (10 Sek.)
- Niederspannung
- Getrennt: Batteriespannung < Trennungsspannung (11V, 11,5V, 12V) (10 Sek.)
- Überspannung
- Getrennt: 16,0V oder mehr (10 Sek.)
- Regulierung/Zertifizierungen: CE, ISO 8846, SAE J1171, IP67
