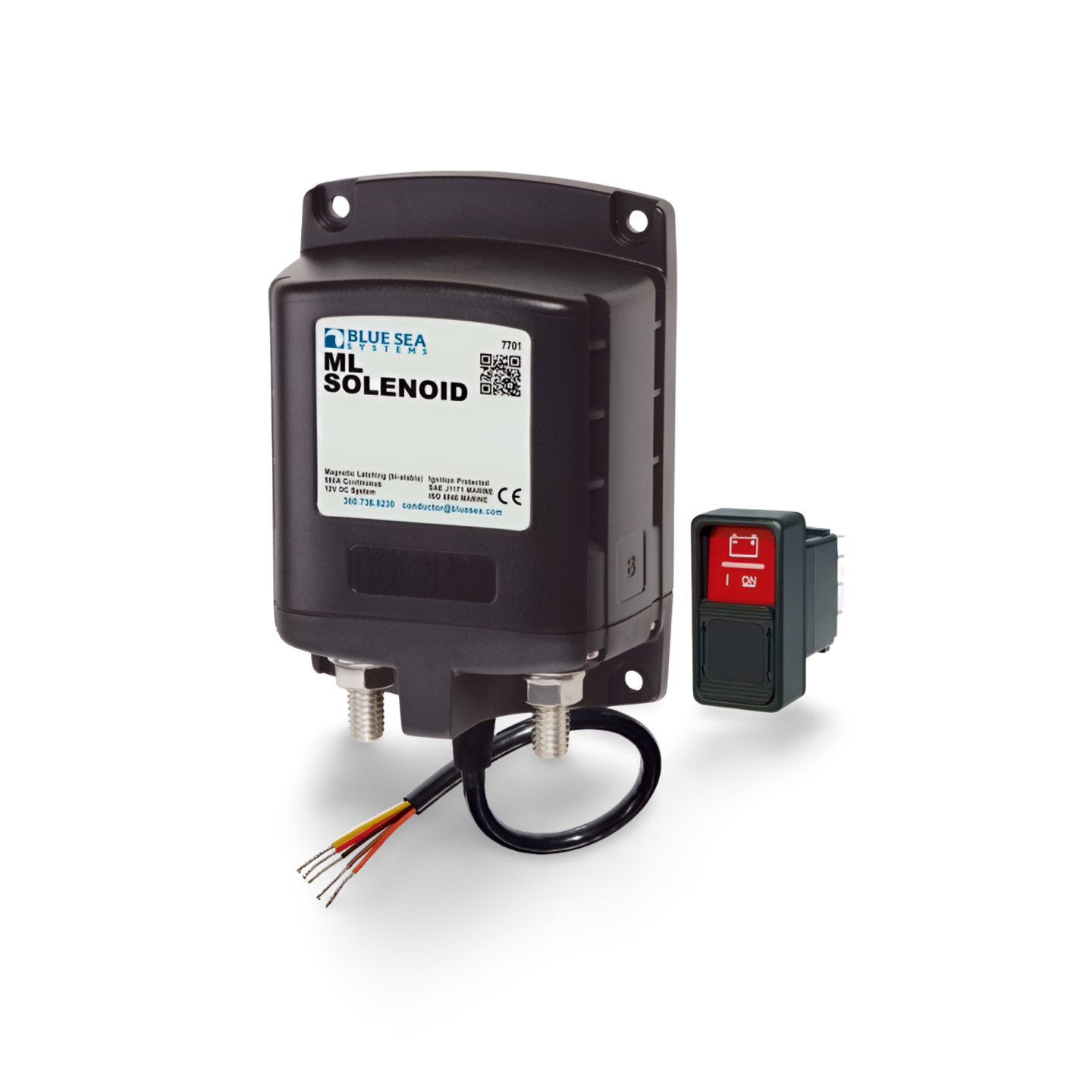

BlueSea BS 7701 und BS 7703 ML Solenoid Magnetschalter bietet eine sichere und komfortable Ein-/Ausschaltung zwischen Batterie und Verbrauchern. Der 500 Amp. starke magnetische Verriegelungsschalter ermöglicht eine hohe Stromaufnahme unter Last, dort wo eine manuelle Bedienung nicht erforderlich ist.
HAUPTMERKMALE
- 500 Ampere Dauerbelastbarkeit für Motor, Wechselrichter, Verbraucher und Parallelschaltung von Batteriebänken für den Notstart
- Die magnetische Verriegelng (Magnetic Latch - ML) verbraucht keinen Strom in den Betriebszuständen "ON" oder "OFF" und braucht bei Zustandsänderungen nur geringen Strom für eine sehr kurze Zeit
- 3/8 "-16 verzinnte Kupferbolzen für maximale Leitfähigkeit und Korrosionsbeständigkeit
- 7/8 "(22 mm) Bolzenlänge akzeptiert mehrere Kabelanschlüsse
- Etikettenaussparungen zur Schaltungsidentifikation
- Silber-Legierungskontakte bieten eine hohe Zuverlässigkeit für das Schalten von stromführenden Lasten
- Fernbedienungsschalter Blue Sea 2145 im Lieferumfang
TECHNISCHE DETAILS
- Anschluß der Stromkreise: verzinnter Draht
- Nominalspannung: 12V bzw. 24V DC
- Manuelle Kontrolle: nein
- Coil-Funktion: Bi-Stabil (Die automatische Entriegelung bietet 500A-Schaltungen und Funktionen von aktuellen ML Remote-Batterieschaltern, kann jedoch mit SPST- oder SPDT-Schaltern für Anwendungen gesteuert werden, für die ein normalerweise offenes Relais gewünscht wird.)
- Montage: #10
- Betriebsspannung: 0mA
- Klemmbolzen Drehmoment: 15.82 Nm
- Dauerladestrom: 500 Amp.
- Spitzenladestrom: 700A (5 min)
- Anlassdrehzahl 30 Sek.:1450A DC (der vom Anlasser vor dem Anlassen des Motors benötigte Strom. Der Anlassstrom variiert während des Startzyklus signifikant. Zunächst gibt es einen großen Stromstoß, der erforderlich ist, um die Trägheit und Kompression des Motors zu überwinden. Dieser Anstieg kann das Zwei- bis Vierfache des durchschnittlichen Anlassstroms betragen. Der Anlassstrom wird für die Größenbestimmung von Batterien, Kabeln und Batterieschaltern verwendet.)
- Empfohlene Kabeldicke: 2x (4/0)
- Klemmring Durchmesser: 29.97 mm
- Länge Klemmbolzen: 22.23 mm
- Größe Klemmbolzen: 3/8" - 16 (M10)
- Gewicht: 0,79 kg
