BS 5030 für effiziente Stromverteilung in geschützten Einbauräumen

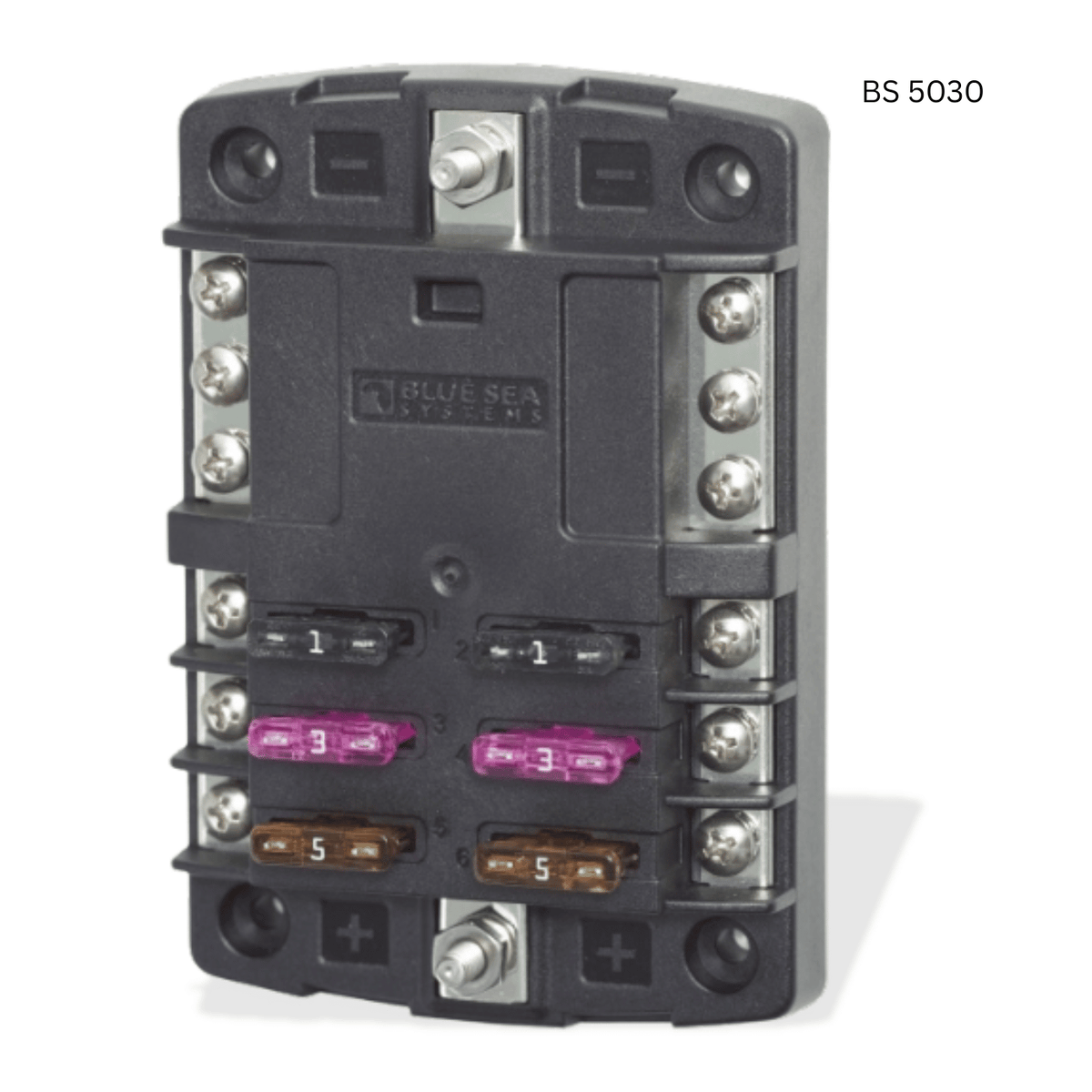

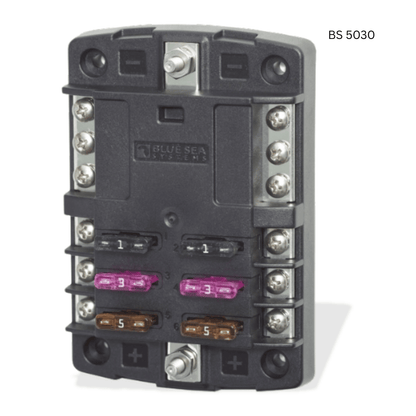

Der Blue Sea BS 5030 Sicherungsblock aus der etablierten ST-Serie richtet sich an Bootsbauer und Ausbauer, die ein elektrisches System innerhalb eines geschützten Raumes – etwa in einem Schaltschrank, hinter einem Sicherungspanel oder in einer spritzwasserdichten Installationsbox – aufbauen. Er verteilt den Strom von einem zentralen Plus-Bolzen (M5) auf sechs separat abgesicherte Stromkreise. Die fest verbauten, verzinnten Kupfer-Sammelschienen und hochwertigen Schraubklemmen sorgen dabei für eine verlustfreie Stromübertragung auch bei starker Vibration.
Der entscheidende Unterschied: Blue Sea 5030 im Vergleich
Innerhalb der ST-Serie gibt es verschiedene 6-fach-Sicherungsblöcke. Das Modell BS 5030 zeichnet sich durch die Kombination aus integrierter Minus-Sammelschiene und dem Verzicht auf eine Schutzabdeckung aus.
- Abgrenzung zum Modell BS 5025: Das Modell 5025 ist technisch identisch (6 Stromkreise, integrierte Minus-Schiene), wird jedoch inklusive einer Polycarbonat-Abdeckung (ABYC/USCG-konform) geliefert. Der BS 5030 ist die schlankere und kosteneffizientere Alternative, wenn der Block ohnehin berührungssicher verbaut wird und eine zusätzliche Abdeckung nur stören oder Platz wegnehmen würde.
- Abgrenzung zum Modell BS 5028: Der 5028 besitzt eine Abdeckung, hat aber keine Minus-Sammelschiene.
- Abgrenzung zum Modell BS 5033: Das Modell 5033 wird ebenfalls ohne Abdeckung geliefert, verfügt aber über keine integrierte Minus-Sammelschiene. Der BS 5030 hingegen erlaubt es, die Massekabel der Verbraucher direkt am Block aufzulegen, was den Kabelsalat deutlich reduziert.
Robuste maritime-Qualität des Blue Sea BS 5030
Auch ohne Abdeckung macht Blue Sea Systems keine Kompromisse bei der Qualität. Die Basis besteht aus hitzebeständigem, verstärktem Polycarbonat. Die Anschlussschrauben (#8-32) für die Verbraucherkabel sind mit unverlierbaren Zahnscheiben ausgestattet. Das garantiert, dass sich die Ringkabelschuhe selbst bei starkem Wellengang oder permanenten Motorvibrationen nicht lockern können.
Die wichtigsten Vorteile im Überblick:
- Platzsparendes Design: Ohne Abdeckung ideal für enge Panels und Installationskästen.
- All-in-One Verkabelung: Integrierte Minus-Schiene für eine extrem saubere Zusammenführung der Masseleitungen.
- Hohe Belastbarkeit: 100 Ampere Gesamtlast (max. 30 Ampere pro einzelnem Stromkreis).
- Maritim-tauglich: Stromführende Bauteile aus verzinntem Kupfer gegen Korrosion.
- Vibrationsfest: Schraubklemmen mit integrierten Zahnscheiben für dauerhaft sicheren Halt.
Technische Daten (Blue Sea BS 5030):
| Eigenschaft | Spezifikation |
| Anzahl der Stromkreise | 6 |
| Integrierte Minus-Schiene | Ja |
| Schutzabdeckung | Nein (ohne Abdeckung) |
| Zulässiger Sicherungstyp | ATO / ATC Flachstecksicherungen (Standard) |
| Max. Betriebsspannung | 32V DC |
| Max. Stromstärke pro Stromkreis | 30 Ampere |
| Max. Stromstärke gesamt (Block) | 100 Ampere |
| Plus- und Minus-Anschluss (Bolzen) | #10-32 (M5 / ca. 5 mm) |
| Verbraucher-Anschlussschrauben | #8-32 (M4) mit integrierter Zahnscheibe |
| Material Sammelschienen/Klemmen | Kupfer, verzinnt |
| Material Basis | Verstärktes Polycarbonat |

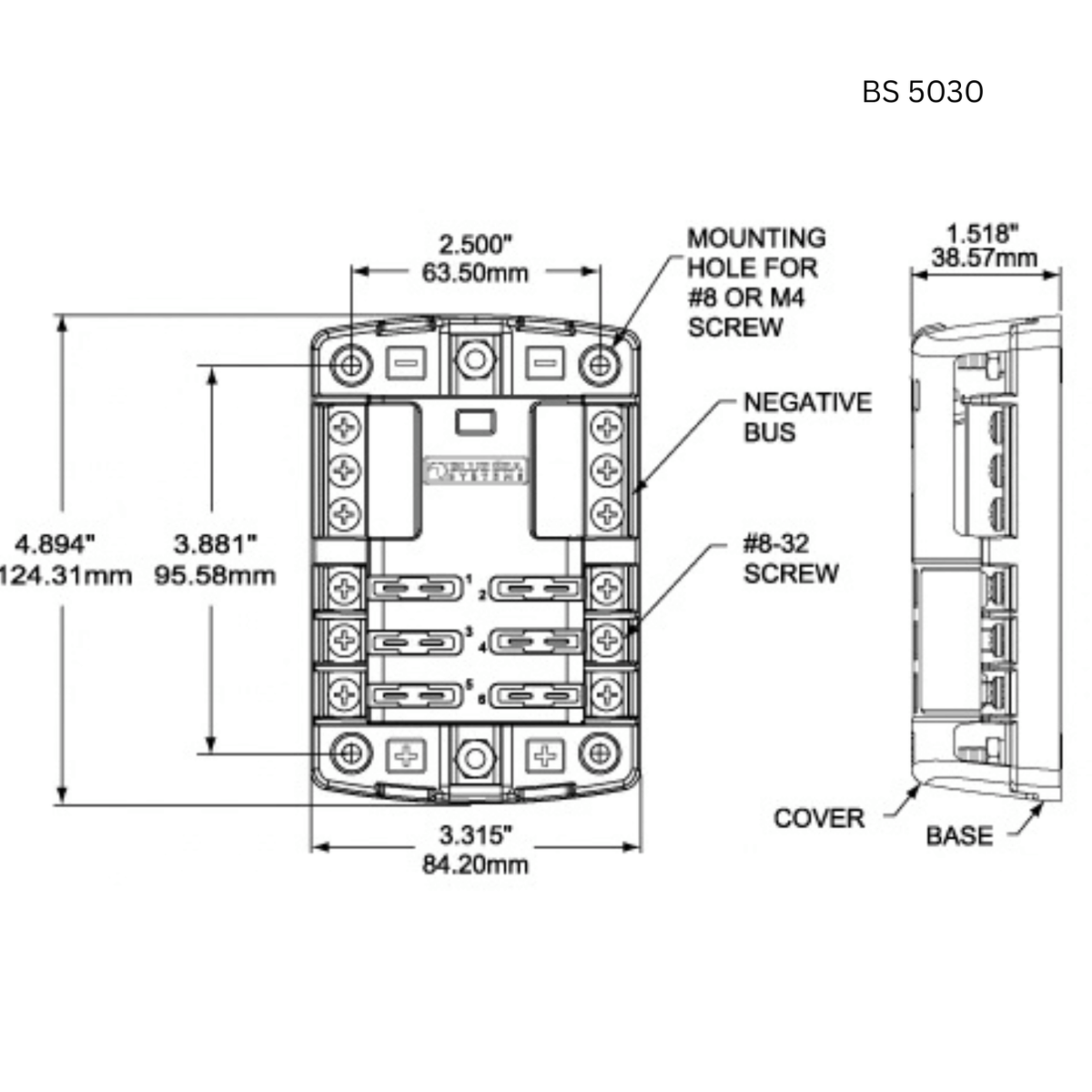

| Abmessungen (L x B x H) | ca. 124,3 x 84,2 x 28,0 mm (niedrigere Bauhöhe da ohne Abdeckung) |
Hinweis: Flachstecksicherungen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden
